Электроэнергию производят, сжигая уголь, нефть, природный газ, ядерное топливо или преобразуя энергию Солнца, ветра или потока воды. А электричество легко можно превратить в другие формы энергии — тепло и свет.
Первые системы коммунального электроснабжения были введены в эксплуатацию в конце XIX века. Они обеспечивали подачу электроэнергии с разным напряжением в виде постоянного или переменного тока.

Метки: Электрическая сеть, Электроэнергетика, Сетевое напряжение

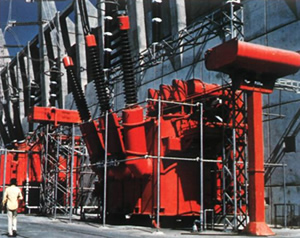

На электростанциях воду нагревают для получения пара, вращающего соединённую с генератором турбину. Затем пар охлаждается и превращается опять в воду, которую перекачивают назад в котёл для последующего нагрева. Выходная мощность генератора — 22 кВ (22 000 В). Трансформатор повышает её до 400 кВ для передачи через распределительное устройство (PУ) на отдалённую подстанцию. Такая схема с трансформаторами и PУ используется для порайонного распределения электроэнергии с напряжением 132 кВ. Местные подстанции сначала понижают напряжение до 33 и 11 кВ, а затем до 415 и 240 В для различных потребителей, включая промпредприятия и жилые дома.

В случае переменного тока не поддерживалась стандартная частота, с которой ток меняет своё направление. С ростом использования электричества стали очевидны преимущества стандартизации напряжения.

После принятия эталона напряжения были проложены кабельные сети для передачи этой энергии в другие районы. Такая общенациональная энергосистема позволила повысить надёжность электроснабжения.

Для распределения электроэнергии применяется переменный ток, поскольку его напряжение легко изменить с помощью такого простого, надёжного и эффективного устройства, как трансформатор.

Простейший электрический трансформатор состоит из двух обмоток (первичной и вторичной) на одном железном сердечнике. При подаче переменного напряжения на первичную обмотку в сердечнике возникает переменное магнитное поле. В результате во вторичной обмотке создаётся переменное напряжение, величина которого зависит от числа витков в обмотках. Если количество витков во вторичной обмотке вдвое меньше, чем в первичной, то величина вторичного напряжения будет в два раза меньше напряжения в первичной цепи. Трансформаторы, уменьшающие напряжение таким образом, называются понижающими.
